關于法院、檢察院的 檔案室、財務室等重要場所 防入侵報警解決方案
1.1 系統概述
法院、檢察院辦公大樓作為國家在地方的重要組成機構，院內的檔案室、資料室、財務室等是重中之重，入侵盜竊、破壞等不和諧的犯罪活動時有發生。建立一套符合行業技術發展大趨勢，且具備可靠性、可行性及先進性的防盜、防入侵的報警系統尤為重要。
當前防盜、防外來入侵技術防范手段主要以電子圍欄、主動紅外對射為代表安裝于戶外的周界類報警為主。法院、檢察院內的檔案室、資料室、財務室均在室內，安裝環境并不合適；而被動紅外報警探測器因為本身設計合適室內應用，且造價經濟實惠又安全，備受關注。
傳統的紅外報警系統由前端探測器、信號傳輸和報警主機三部分組成，技術雖已非常成熟，應用也很普及，但該系統組成必須通過信號線、電源線進行傳輸，犯罪分子及易破壞，且在施工過程中需要提前介入開槽布線，已經裝修好的大樓根本無法實施，而線路時間長容易老化、斷裂，給安裝應用和售后均帶來諸多不便。現在將向您介紹的是在技術上更加先進，功能上更為完善的新一代光能紅外報警系統：該系統首先在前端探測部份引進了設計新穎、技術成熟的調頻加跳頻無線信號傳輸技術，電源采用光轉電一體化自助供電的光能探測設備；免去供電、傳輸的布線施工環節；后端報警主機則采用符合行業技術發展大趨勢處于技術前沿的無線“網絡報警主機”來進行集中管理。這樣的組建方式不僅免去了前期繁瑣的挖溝鋪管、預埋線纜等施工環節；實現今天安裝，即刻就可應用；解決傳統報警系統在應用過程中傳輸部份安裝繁瑣，且容易因各種原因損壞，恢復周期慢長的問題，大大節約成本提高應用效率。
1.2 設計依據
1) 《安全防范工程程序與要求》（GA/T75-94）；
2) 《民用建筑電氣設計規范》（JGJ/T16-92）；
4) 《工業企業通信設計規范》（GBJ42-81）；
5)《主動紅外入侵探測器》GB 10408.4-89
6)《安防防范系統驗收規則》GA 308-2001
7) 工程商提供的設計圖紙及甲方提出的具體要求。
1.3 設計原則
1）先進性
本系統設計中采用了目前世界上先進的光能全無線被動紅外探測裝置和無線網絡報警主機，按照國際上成熟的系統結構進行工程設計。
2）擴展性
整個系統的設計滿足目前工程所需的各方面實際要求，同時也充分考慮到以后系統升級擴展的需要，如法院、檢察院以后要擴展，增加周界對射、室內防盜探頭、一鍵應急按鈕、防火災煙感探頭或報警系統與視頻監控系統聯動防范、利用網絡平臺實現多系統遠程管理、PC端用軟件管理、手機APP操控等，本設計方案都留有足夠的擴展空間。
3）安全性和可靠性
系統設備均選用技術先進、性能可靠的成熟產品，所有這些設備的技術參數均符合國家有關標準的規定。其中光能全無線探測器是采用成熟的光能轉光伏供電技術和已廣泛應用的調頻調幅基礎上增加了跳頻無線信號傳輸技術所研制出來的新一代防入侵探測器。與有線的探測器相比，光能全無線探測器具有誤報率低、抗干擾性好等特點，并且可有效地防止有線報警系統因破壞剪斷線纜造成的全系統癱瘓。
4）實用性和經濟性
整個系統簡單實用，用戶操作、安裝、維護都非常簡單，完全滿足用戶的實際需要，最大限度的為使用單位節約投資，同時也符合國家對節能環保的產業發展需要。
1.4系統設計思路
由于法院、檢察院環境人員復雜，地域相對較廣，大樓內檔案室、資料室、財務室等場所特別容易被犯罪分子選擇進入作案。所以法院、檢察院主要是針對檔案室、財務室等重要場所進行的防盜防入侵即時報警，以便通過保安人員及時制止將要發生的事實，把可能造成的后果得到有效制止，把損失降到最低。
1、在法院、檢察院大樓的檔案室、資料室、財務室等場所的窗戶及門的內側各安裝一套無盲區的光能全無線紅外探測器、全無線門磁做報警防護，紅外探測器是利用人眼看不見的紅外光線進行生物探測，全無線門磁是利用二片式閉合分開報警方式，安全性極高；
2-1檔案室、資料室、財務室等場所距離安保室相對較近的，則：安裝一套無線報警主機，把幾個探測器、門磁學碼到報警主機里，報警主機由門衛保安值班人員來管理，報警時主機上會顯示報警的防區，顯示的防區就代表該科室有人闖入，同時也報警到值班人員及科室負責人的手機上（方便離崗時也能了解現場情況）
2-2檔案室、資料室、財務室等需要防范的場所距離都相對較遠的，解決方法①：增加信號轉發器來增加接收距離。解決方法②：各室都安裝一套無線報警主機，把探測器、門磁學碼到報警主機里，門衛保安值班室的PC端加裝報警管理軟件，用報警平臺管理軟件來統一管理，報警時軟件會自動彈屏，紅色閃爍的防區就代表該防區有人闖入，同時也報警到值班人員及科室負責人的手機上（方便離崗時也能了解現場情況）
3、當選擇在PC端加裝報警管理軟件，用報警系統平臺管理軟件來管理的，報警主機和海康螢石、大華樂橙等國內一線大牌攝像頭已經做好數據對接，可實現視頻聯動,
4、系統留有足夠的拓展空間，后續可以根據需要，隨時增加各類報警探頭，比如：防火災的煙霧感應探頭、防盜報警探頭、一鍵式手動應應急報警按鈕等等，因為前端探測設備都是全無線設計，不需要布任何線纜不影響裝修。

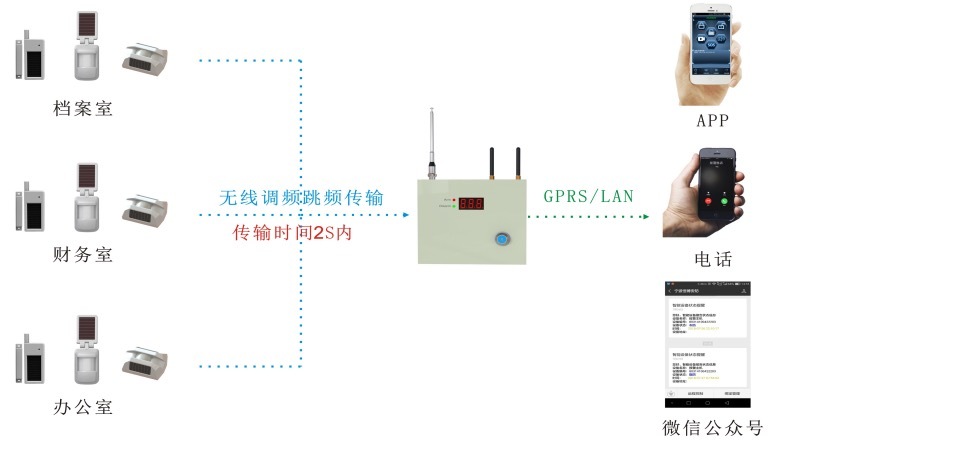

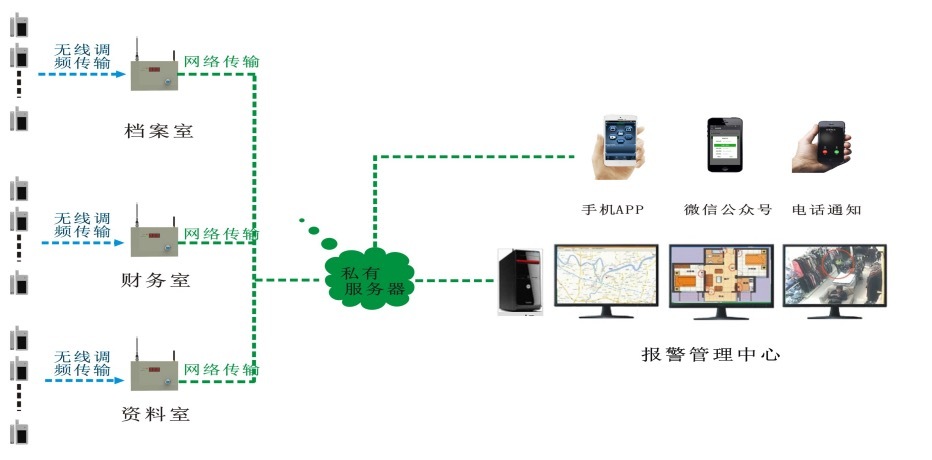

1.5系統鏈接拓撲圖1（單主機管理方式）
拓撲圖二：（多主機管理方式）
1.6系統組成
本項目為法院、檢察院行政辦公大樓針對檔案室、財務室資料室等重要科室需要的防盜防入侵即時報警，以便通過保安人員及時制止將要發生的事實，把可能造成的后果得到有效制止，把損失降到最低。
檔案室、財務室的正面、背面和側面的窗戶或門口上面安裝光能無線幕簾探測器（HB-T201）或光能無線門磁（HB-MC-3）。某些重要走道、角落安裝光能無線廣角紅外探測器（HB-T205），全方位探測室內的每個角落。它是利用人眼看不見的紅外光線構成一面光的屏罩,安全性極高。一般一個窗戶或一道門安裝1-2個光能無線幕簾探測器或一個無線門磁，一個走道安裝1-2個光能無線廣角探測器；幾個科室共有N個窗戶，N個門，共需要N個光能幕簾N個門磁；（具體分布參考安裝示意圖）光能門磁是利用二片式閉合分開報警方式，安全性極高。所有產品不僅供電無線，信號傳輸亦無線，方便安裝維護。而且本端探測器及門磁均采用調頻加跳頻技術，提供可靠的抗干擾性能。報警主機則采用信號強、功能較全面的全網通工程網絡報警主機（HTZ-G1000-4G）來進行集中管理。一旦觸警除了實現現場報警播報防區外，同時報警到值班人員手機APP及微信上；也報警到PC端的接警中心軟件平臺，可遠程布撤防 。同時本款主機和目前國內一線大牌海康螢石攝像頭已經做好數據對接，實現手機上視頻訪問，在PC機端軟件上，報警防區實現彈屏。考慮到無線信號的傳輸問題，建議在報方案時增加1至2個“433無線信號轉發器（HB-ZFQ/433）”來增加接收距離，我們將對其分別進行敘述:
1.6.1 系統硬件介紹
①探測部份:

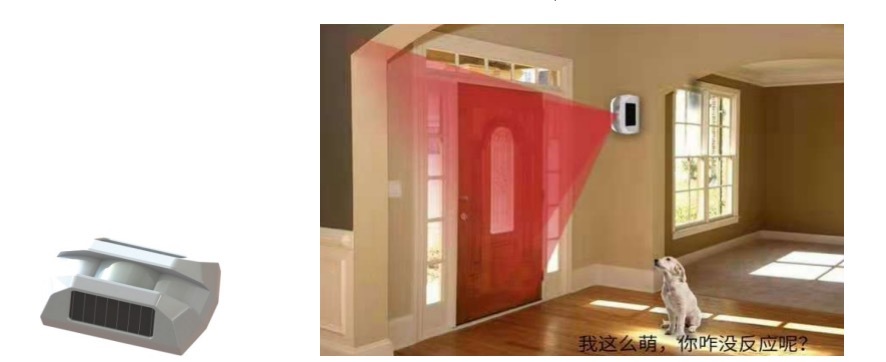

A名稱：光能無線紅外幕簾探測器(型號：HB-T201 )
（1）功能簡介
◆ 太陽能（室內燈光）供電設計，無需外接電源線，2到8年無需更換電池。
◆ 待機電流小至微安級。
◆ 抗電磁、強光、小寵物干擾,誤報率極低。
◆ 兩級靈敏度可調、自動溫度補償，能根據環境溫度的變化自動調整靈敏度，降低誤報。
◆ 流線型設計,安裝靈活簡便,壁掛、吸頂均可。
◆ 無線調頻+跳頻信號報警，無需外接信號線。
◆ 無線調頻+跳頻信號報警，解決了無線信號容易被干擾和誤收誤報的問題。
◆ 具有故障自檢，并向主機報告的功能。
（2）技術參數
太陽能電板電壓 | 5V |
備用電源 | 一節3.6V鋰電池,電池容量2000-9000mAh |
報警電流 | ≤60mA |
待機電流 | ≤40μA |
探測角度 | 水平4°，垂直100° |
封鎖時間 | 30秒和120秒可選 |
探測距離 | 4-8米 |
發射時間 | 5秒 |
無線發射頻率 | 433MHz調頻+跳頻 |
無線發射距離 | 開闊地500米 |
工作溫度 | -10℃~45℃ |
儲存溫度 | -25℃~65℃ |
產品重量 | 0.3（kg） |
外形尺寸 | 115×80×50（mm） |

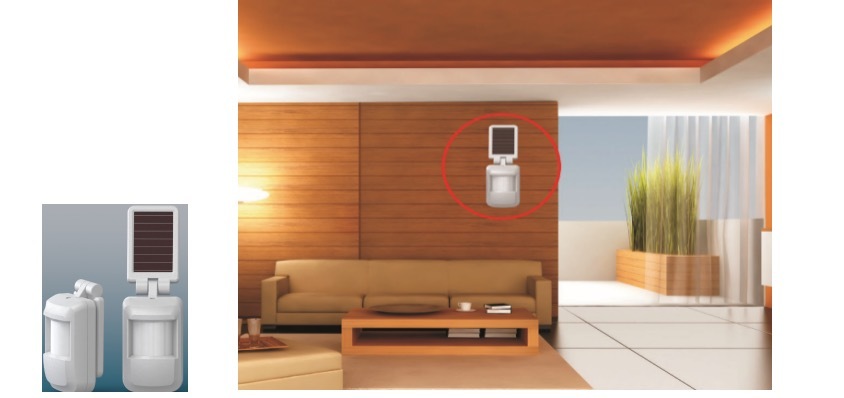

B名稱：光能無線紅外廣角探測器（型號：HB-T205 選配）
功能簡介
◆ 太陽能充電設計，無需外接電源線，5-8年無需更換電池;
◆ 待機電流小至微安級;
◆ 抗電磁、強光、小寵物干擾,誤報率極低;
◆ 兩級靈敏度可調、自動溫度補償;
◆ 流線型設計,安裝靈活簡便,壁掛、吸頂均可;
◆ 無線調頻+跳頻信號報警，無需外接信號線。
◆ 無線調頻+跳頻信號報警，解決了無線信號容易被干擾和誤收誤報的問題。
◆ 具有故障自檢，并向主機報告的功能。
技術參數
太陽能電板電壓 | 5V |
備用電源 | 一節3.6V鋰電池,電池容量9000mAh |
報警電流 | ≤60mA |
待機電流 | ≤40μA |
探測角度 | 100° |
開機時封鎖時間 | <60秒，運行時封鎖時間10分鐘 |
探測距離 | ≥8米 無線發射距離 ≥700米 |
發射時間 | 5秒 |
無線發射頻率 | 433MHz調頻+跳頻 |
工作溫度 | -10℃~55℃ |
儲存溫度 | -10℃~65℃ |
外形尺寸 | 205×65 x 40mm |

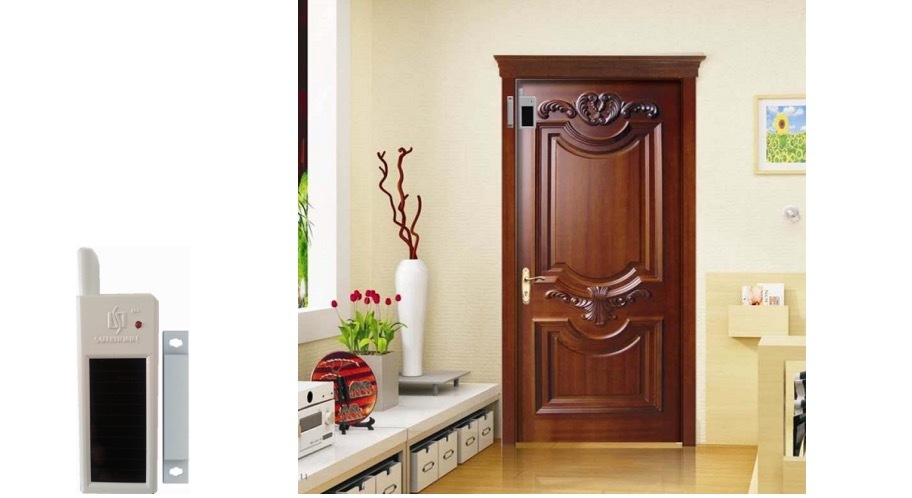

C名稱：光能無線門磁（型號：HB-MC-3選配）
（1）功能簡介
◆ 太陽能（室內燈光）供電設計，無需外接電源線，2到5年無需更換電池
◆ 待機電流小至微安級。
◆ 采用433MHz FSK+跳頻無線信號，解決了無線信號容易被干擾和誤收誤報的問題。
◆ 具有故障自檢（如失效、低電等），并向主機報告的功能。
◆ 配合HB-BJQ-560智能報警主機使用能準確提示“門、窗”沒有關好等狀態。
（2）技術參數
太陽能電板電壓 | 5V |
工作電流 | ≤0.01mA |
工作頻率 | 433MHz調頻+跳頻 |
備用電池 | 一節3.6V鋰電池, 電池容量2000mAh |
無線距離 | 開闊地300米 |
工作溫度 | -30℃~70℃ |
產品重量 | 0.07（kg） |
外形尺寸 | 79×36×21（mm） |
5.2后端控制主機介紹

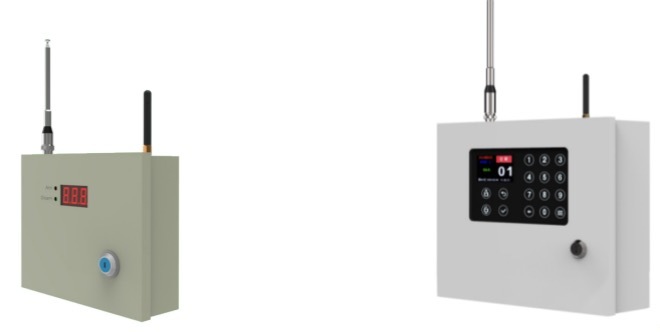

網絡報警主機（HB-5050G/5050R/5050-4G）（可選）工程網絡報警主機（HTZ-G1000型）
支持60個無線防區，8個有線防區,支持一組常開，一組常閉輸出 , 12V電源輸出 ，支持手機APP,微信應用，支持接警中心平臺；使用全網通4G網絡，支持電話短信報警；報警支持防區播報，LCD觸摸屏操作，菜單式操作；主機開闊地可接收3KM。尺寸：230mmX250mmX75mm
（1）功能簡介
◆ 多網互聯，用戶可通過GPRS網絡實時監控和操控報警主機。
◆ 99個無線可編程防區，并可任意定義防區屬性。
◆ 交流供電和內置可充電電池雙電源不間斷供電。
◆ 提供一組12V直流輸出，作為控制其他設備使用（如啟動警號，用于聯動其他設備等）。
◆ 提供一組警示牌接口，通過跳針可切換兩種工作模式：第一種是交流電狀態下常亮，直流電狀態下僅報警燈閃；第二種是不論交流直流電，僅報警時燈閃，撤布防時短暫提示。
◆ 支持多種布防方式, 多種警示聲音可選。
◆ 支持手機APP應用，可通過手機APP接收報警并對主機進行操作。
（2）技術參數
工作電壓 | 交流AC220V+15% 50Hz, 直流12V-13.8V |
工作電流 | 靜態電流≤75mA 報警電流≤300mA |
使用環境 | 工作溫度：-10℃～50℃，相對濕度：40-70% |
無線接收頻率 | 433MHz調頻+跳頻 |
GSM工作頻段 | 900MHz/1800 MHz/1900 MHz/2100 MHz (僅G型) |
備用電池 | 12V 1.3Ah蓄電池 |
外形尺寸 | 150x170x60（mm） |
1.6.3 其他配套產品
A產品名稱：無線信號轉發器
產品型號：HB-ZFQ
功能簡介
◆ 無線信號轉發器的主要功能是當報警主機接收太陽能全無線對射的無
線信號距離超出產品本身無線距離規格時，通過該設備的轉發使無線
信號距離增加一倍, 從而使主機能正常接收全無線對射發出的無線信號。
◆公司生產了兩款不同頻率的無線信號轉發器，分別可轉發230MHz /433MHz頻率的太陽能全無線對射的無線信號。
◆當報警主機與探頭間的距離超出一個轉發器的無線轉發能力時，則需再添加一個或多個轉發器，從而使報警主機能正常接收探頭發出的無線信號。轉發器共分四級：一級，二級，三級，四級，逐級轉發，主機能接收任何一級轉發器發出的無線信號(此功能只針對433MHz頻率的轉發器)。
◆單個無線信號轉發器可轉發50對太陽能全無線對射。
B、產品名稱：太陽能全無線戶外警號(HB-JHD-2)
功能簡介
◆ 采用太陽能供電，無需外接電源線；
◆ 接收433 Mhz無線調頻信號報警，無需外接信號線；
◆ 內置揚聲器、大功率LED燈，具有現場聲光報警功能；
◆ 可單獨學習433 MHz的太陽能全無線紅外系列探測器。當探測器發
生無線報警信號時警號會以聲光燈形式報警。
技術參數
工作電壓 | 6.4V |
儲電類型 | 可充型磷酸鐵鋰電池 |
電池容量 | 3000mAh |
靜態工作電流 | 平均1mA |
無線接收頻率調頻 | 433MHz調頻+跳頻 |
無線接收距離 | 開闊地300米 |
工作環境適應溫度 | -30℃~70℃ |
單個LED亮度 | 70lm |
報警音量 | 90分貝 |
外形尺寸 | 280×180×74（mm） |

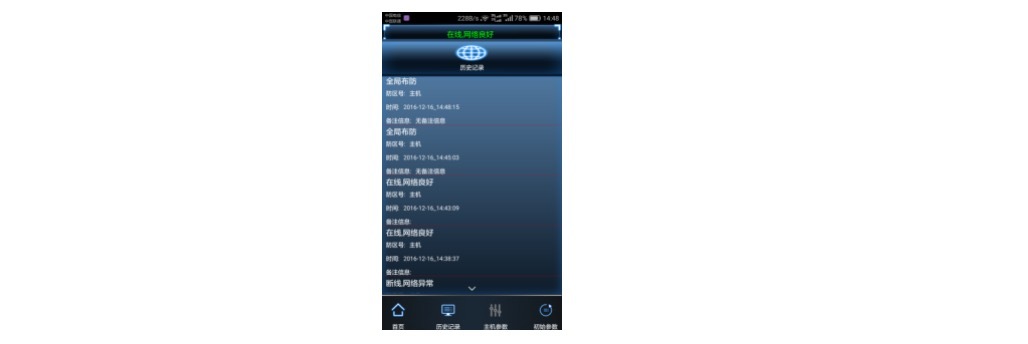

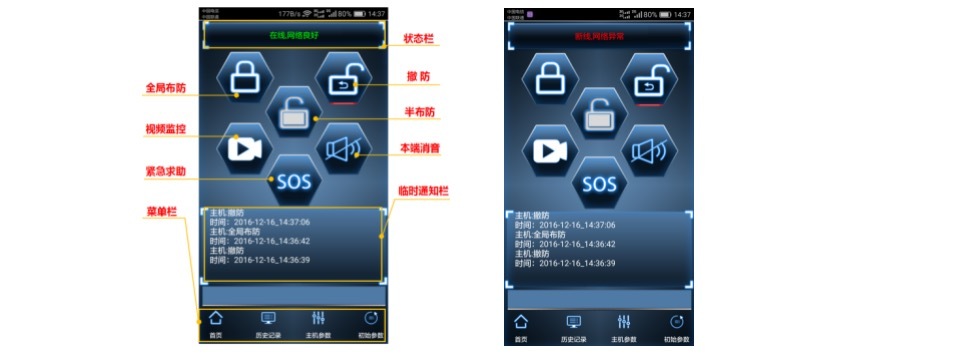

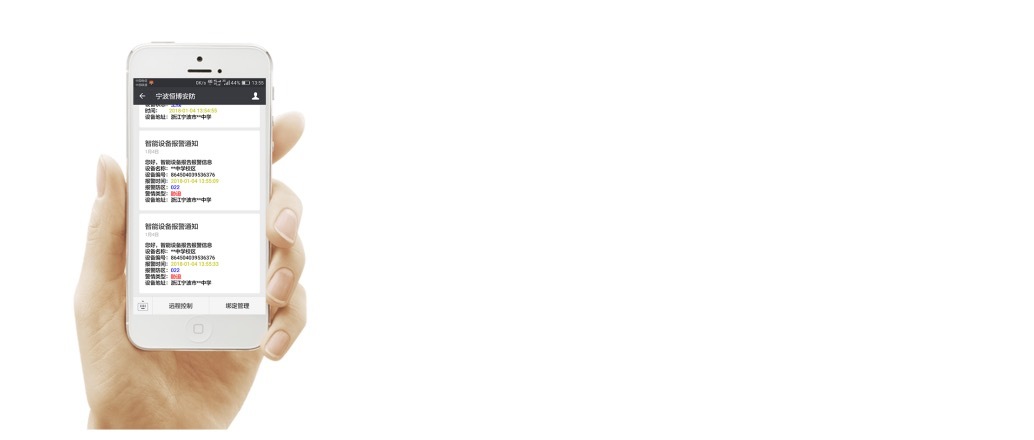

七、用戶端手機APP功能及微信操控界面介紹
7)在網絡狀態下支持手機APP軟件接警，可遠程“全局布防”、“半布防”、“撤防”、“SOS”緊急求助、“本端消音”、“視頻查看”、歷史記錄查詢和主機參數設置等功能；在斷網狀態下也可依靠短信通道，實現正常報警信息接收，撤布防指令下達（僅針對GPRS類型的報警主機）；

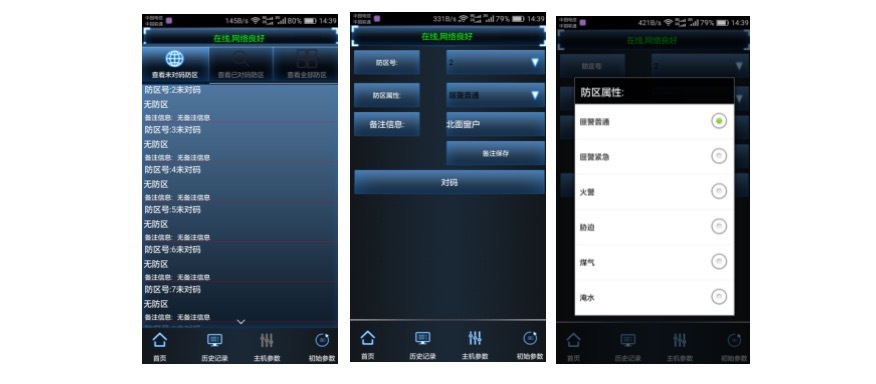

8)探頭學碼、遙控器學碼統一由APP軟件完成，并可添加防區備注信息和修改防區屬性；
9)可查詢99條歷史記錄（如報警記錄、布撤防記錄或上線斷線記錄等），軟件升級不丟失；

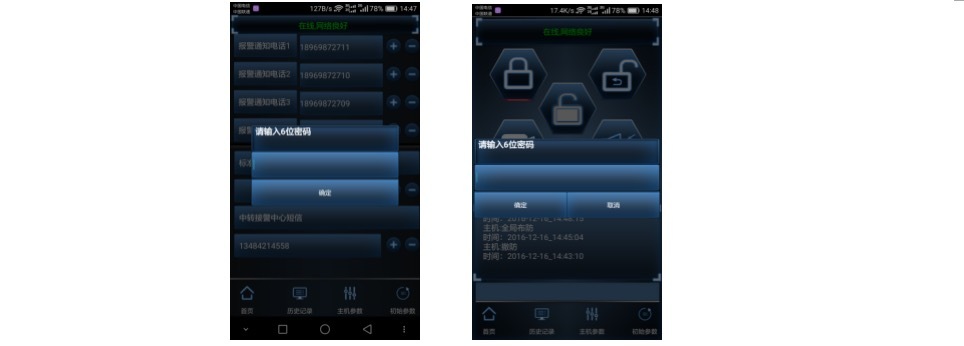

10)添加和修改軟件參數時設有密碼保護，增強系統安全性；
11)微信操作界面
支持接警、反向撤布防、可記錄1000條歷史記錄（如報警記錄、布撤防記錄或上線斷線記錄等）、一個微信號可綁定多臺主機，管理多臺主機、最多支持50個微信號同時管理一個主機。
1.8系統優勢及特點
A、系統優勢
1．減少安裝工程量。由于采用全無線工作方式，不用再挖溝、鋪管、布線，施工更方便，特別是在復雜的布線環境中或已做好路面的條件下，光能無線探測器更顯優勢。
2．方便維護。光能無線探測器在主機的顯示中每個都擁有唯一的代碼，某個探測器發生故障或報警都會在主機上有相應提示，比如008這個探測器電池低電，就會在主機顯示屏上顯示“008低電”，所以對于故障探測器的維護很方便。傳統的有線探測器不僅要檢查探測器本身是否有異常，還要排查電纜線路方面的問題，維護起來相當煩瑣。
3．節能環保。節能環保一直是國家政府是提倡的，安防工程采用光能全無線探測器既節省線纜的使用，同時無需消耗電能，是真正的綠色環保產品。
5.便于拓展。社會發展很快，大樓擴建，大樓搬遷，有線的就需要提前介入挖溝布線，有的地方根本就沒辦法后續布線，就會被局限，搬遷就必須重新又投入；而光能無線探測器因為全無線，可以根據需要隨時增加或搬遷，不用二次投資，造成浪費。
B、系統特點:
太陽能（室內燈光）供電設計，無需外接電源線，2到8年無需更換電池。
◆ 待機電流小至微安級。
◆ 抗電磁、強光、小寵物干擾,誤報率極低。
◆ 兩級靈敏度可調、自動溫度補償，能根據環境溫度的變化自動調整靈敏度，降低誤報。
◆ 流線型設計,安裝靈活簡便,壁掛、吸頂均可。
◆ 無線調頻+跳頻信號報警，無需外接信號線。
◆ 無線調頻+跳頻信號報警，解決了無線信號容易被干擾和誤收誤報的問題。
◆ 具有故障自檢，并向主機報告的功能。
太陽能無線被動紅外探測器與普通無線被動紅外探測器的比較
項 目 | 太陽能無線被動紅外探測器
| 普通無線被動紅外探測器
|
安 裝 | 采用調頻加跳頻無線發送，不容易被干擾，自己的遙控器也不會干擾自己的探頭，多探頭同時觸警時能同時接收，不會造成漏報 | 采用單頻點無線發送報警信號，容易被“干擾器”、自己的遙控器或多探頭同時觸警被相互干擾，造成漏報 |
技 術 | 采用調頻加跳頻無線接收信號，空間亂碼不容易誤撞、誤收，不會造成誤報 | 采用單頻點無線接收，空間亂碼容易誤收、誤撞，造成誤報 |
使 用 | 采用大容量電池加弱光型太陽能輔助供電，多年內不用換電池，多年內也不會因為電量不足而引起誤判誤報 | 采用普通電池供電，需要頻繁更換電池；當電池電量不足時還會造成誤判誤報 |
1.9系統配置
本項目的總預算在下面列系統配置清單，前端探測器的數量請根據現場的情況及安裝環境做出統計（一個門一個門磁；一個廣角探頭大約能覆蓋15平米房子，一個幕簾探測器大約能覆蓋1.5-2米寬度的面，窗戶過寬的增加一個幕簾；特殊環境或者前端探測到報警主機的直線距離超出三百米的建議增加一個信號轉發器），現將該系統的具體配置統計如下：
序號 | 產品名稱 | 型號 | 圖片 | 單位 | 數量 | 小計（元） |
1 | 工程網絡報警主機 | HTZ-G1000-4G |
| 套 | 1 |
|
2 | 光能無線門磁 | HB-MC-3 |
| 對 | N |
|
3 | 光能無線被動紅外幕簾探測器 | HB-T201 |
| 個 | N |
|
4 | 光能無線紅外廣角探測器 | HB-T205 |
| 個 | N |
|
5 | 主機遙控器 | HB-YKQ-4 |
| 個 | 2 |
|
6(備電) | 5050網絡主機電瓶 |
|
| 個 | 1 |
|
6 | 有線聲光警號 | ES-70 |
| 個 | 1 |
|
7 | 稅費（8%） |
|
|
|
|
|
8 | 安裝費 |
|
|
|
|
|
9 | 合計 |
|
|
|
|
|
接警中心配置（選擇）：
序號 | 產品名稱 | 型號 | 圖片 | 單位 | 數量 | 小計（元） |
|
1 | 短信貓模塊 （選配） | JYC311 |
| 個 | 1 |
|
|
2 | 后臺PC機 | 外購 |
| 套 | 1 |
|
|
3 | 恒博聯網報警 管理軟件 | 后臺軟件 |
| 套 | 1 |
|
|
10、生產廠家的售后承諾
原廠商售后服務承諾函
我寧波恒博通訊設備有限公司是按 中華人民共和國 法律成立的一家公司，主要生產地址設在 浙江省寧波市寧海縣桃源街道金橋八路1號； 如工程單位采購由我方制造的貨物的，作為原廠商，我方承諾本項目中應用到我公司生產的所有產品提供二年免費質保（人為造成及人力不可抗原因造成的不在保修范圍內），保修期內質量問題引起故障所需配件提供免費更換。服務熱線0574-65222108 18969872718
11、結束語
本系統符合國家倡導節能環保理念，技術優勢明顯，太陽能供電、無線傳輸，采用無線調頻加跳頻技術解決了安防領域上無線傳輸距離短，信號收發不穩定等一系列技術難題；克服了普通電池供電使用周期短，維護更換頻繁等弊端。本系統兼顧各種不同層次、不同年齡人的應用，把安裝售后及應用變得非常簡單，具有很強的市場適用優勢，先進的且簡單易用的紅外報警系統在安防領域將有著廣泛的應用前景；各行業同仁在方案的解讀過程中如有任何不解之處，可致電公司服務熱線： 0547-65222108;可訪問網站http://www.nbhtz.com
寧波恒博通訊設備有限公司
2020年11月8日
